Il s’adapte rapidement, sans outillage de montage, sur les cadres de LA TABL’ATOU.
La longueur de passage des panneaux est de 130 cm. pour une profondeur travaillée de 70 cm.

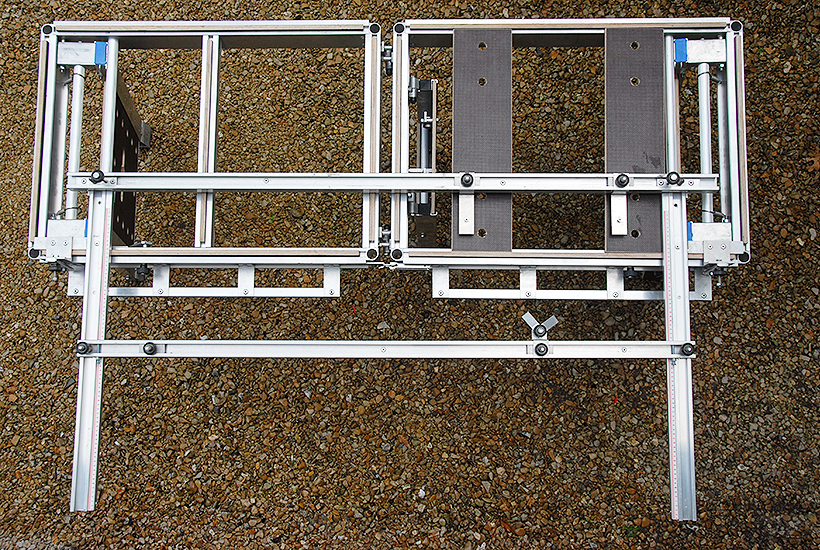

Le GUIDE COUPE se compose de :
- 2 longerons gradués. Se clipsent sur chacune des traverses rondes situées aux extrémités des cadres
- 1 règle fixe
S’enfiche dans des ergots placés en extrémité des longerons - 1 règle mobile
Coulisse sur les longerons gradués - 2 martyrs mobiles
Se positionnent sur les cadres - 3 accessoires destinés à des travaux spécifiques :
- 2 équerres contre-coudées
- 1 curseur « angles variables »
Les outils se déplacent le long de la règle fixe ou s’y appuient (fraiseuse à lamelles).
Les panneaux reposent sur les martyrs spécifiques et se bloquent contre :
- la règle mobile positionnée à la dimension souhaitée
- les longerons gradués et selon la nature du travail :
- côté gauche pour la scie portative
- côté droit pour la défonceuse compte tenu du sens de son déplacement
- les deux côtés sont possibles avec la fraiseuse à lamelles puisque cet outil ne se déplace pas
Avec une SCIE CIRCULAIRE, il est possible de réaliser :
- des coupes parallèles de quelques millimètres de large à 70 cm
- des coupes en angles avec le curseur « angles variables » fixé sur la règle mobile
Avec une DÉFONCEUSE, le GUIDE COUPE permet la réalisation, en plein panneau, de tout passage de fraises avec possibilité de travail arrêté.
Des fraisages en biais sont possibles avec l’accessoire « angles variables »
Le travail des petites largeurs est à exécuter sur une table de fraisage.
Avec une FRAISEUSE A LAMELLES, les entailles en plein panneau ne posent plus de difficultés.
A souligner que ces dernières possibilités du GUIDE COUPE,dispositif sans concurrence, sont particulièrement intéressantes par la rapidité d’exécution et la précision obtenue.
Le Manuel d’utilisation de la TABL’ATOU expose toutes les informations sur la mise en place, le réglage de la règle mobile en fonction de la scie et toutes les utilisations possibles avec les différents outils.
Le GUIDE COUPE valorise le matériel en augmentant ses possibilités.
Gain de temps, précision sont assurés !
